¿Que es termografia?


Cámara Infrarroja FLUKE
Hoy en día, el uso de la termografia se ha convertido en una de las herramientas mas poderosas para el mantenimiento predictivo en nuestra instalación eléctrica, pero, ¿como funciona una cámara termográfica?.
Todos los objetos o cuerpos en la tierra poseen calor. El calor viaja siempre de los cuerpos de mayor temperatura a los de menor temperatura, por lo tanto todos los cuerpos emiten y reciben calor. Uno de los medios que utiliza el calor para moverse es la radiación. La radiación térmica es una forma de radiación electromagnética la cual tiene un espectro de 0.4 hasta 14 micrómetros. Dentro de ese espectro, solamente las ondas de con longitudes 0.4 a 0.7 micrómetros son visibles para el ojo humano.
Las categorías de las ondas infrarrojas son:

10 noviembre 2011

Prevencion de Accidentes


No importa cómo es un sistema cuidadosamente diseñado, no importa con que cuidado realizan los empleados sus tareas, y no importa qué tan bien los empleados están entrenados en el reconocimiento y la prevención de riesgos, los accidentes suceden. Hay cuatro pasos básicos de los empleados:








  • Responsabilidad
  • Seguridad en las instalaciones de seguridad.
  • Prácticas seguras de trabajo.
  • Formación de los empleados

Cable de aluminio fundido por mal dimensionamiento (selección)

Todo esto se combina para crear un ambiente de trabajo seguro que debe ser la meta de cada instalación.
La responsabilidad individual. La persona más responsable de
 tu propia seguridad eres tú. Ningún conjunto de reglamentos, reglas, procedimientos pueden sustituir el sentido común en el lugar de trabajo.Esta declaración no debe interpretarse en el sentido de que un empleador no tiene la responsabilidad de proporcionar un entorno de trabajo seguro, ni tampoco significa que la persona lesionada es "culpable" en términos legalesLa determinación de culpa de los accidentes es, en parte, un problema legal y está fuera del alcance de este comentario.Una y otra vez, las investigaciones de accidentes revelan que la persona lesionada fue el último eslabón de la cadena. Si la persona lesionada hubiera solo llevado el equipo de seguridad apropiado o seguido los procedimientos adecuados, o si él o ella hubiera revisado sólo una vez más, el accidente nunca hubiera ocurrido.

08 septiembre 2011

Registros electricos con agua

Registro eléctrico con cable 13.2 KV.

Una de las situaciones que se presentan normalmente en las empresas es que los registros eléctricos se encuentren con agua debido a filtraciones dentro del registro o por mal sellado de las tapas. Como sabemos, si tenemos cable eléctrico en contacto con el agua durante largo tiempo, el aislamiento del cable se va deteriorando, disminuyendo la resistencia eléctrica del mismo. Esto es peligroso ya que puede derivar en un corto circuito, aparte de costoso, ya que tendríamos que reemplazar todo nuestro cableado. Debido a la importancia de esto, la norma NMX-J-040-ANCE-2007 establece el procedimiento para probar los cables con relación a la absorción de humedad y su efecto en el aislamiento.

26 agosto 2011

FALLA DETECTADA CON ANALISIS TERMOGRAFICO

En esta imagen se ve como una de las zapatas de derivación (fase C) tiene una temperatura mucho mayor que las otras dos. Hay una diferencia de aproximadamente 60 grados centígrados. Lo que indica un sobrecalentamiento en esa zapata. Este pudiera ser provocada por un opresor flojo o la zapata no hace buen contacto con la barra del interruptor. En este caso se recomienda desenergizar y revisar de manera inmediata la causa del problema, ya que de no ser así, pudiera provocarse un daño permanente al interruptor, que incluso pudiera derivar en que ya no se pudiera abrir, poniendo en peligro a los usuarios de la instalación eléctrica.
Las zapatas son de un interruptor de 3x1200 amperes en 440 volts el cual estaba consumiendo aproximadamente 550 amperes por línea.

26 abril 2011

Sobretensión

Las sobretensiones se definen como los potenciales no deseados que se producen en los aparatos eléctricos entre el conductor de una fase y la tierra, o entre los conductores de fase, que tiene un valor pico de valor más grande que el pico de la mayor tensión nominal del sistema mismo. Las sobretensiones pueden ser provocados por descargas de rayos atmosféricos, en cuyo caso se define como externos, o por un cambio rápido de las condiciones del sistema (por ejemplo, fallas a tierra, las operaciones de distribución, grandes equipo que se apagan, etc), en cuyo caso se define como internos.
Las sobretensiones internas causadas por eventos de conmutación son fenómenos transitorios con una duración de unos pocos microsegundos o menos, con oscilaciones por lo general muy amortiguadas; su frecuencia es del orden de 100 kHz.

15 abril 2011

Limites de aproximacion

Límites de Aproximación, trabajo seguro

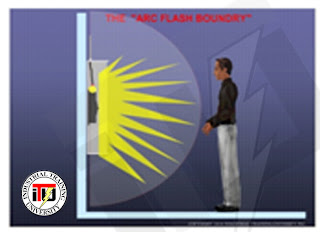

Preparación para el método. Mantener una distancia de aproximación segura de conductores eléctricos o partes de circuito partes expuestos es un medio eficaz de mantener la seguridad eléctrica. Mientras más se reduzca la distancia entre una persona y los conductores expuestos o partes del circuito energizados, la posibilidad de un accidente aumenta.

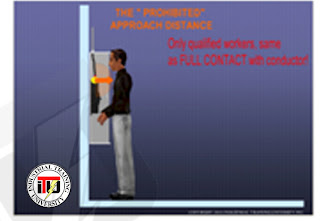

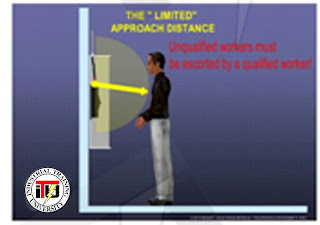

Personas no calificadas, distancia segura de aproximación. El personal no calificado está seguro cuando se mantiene a una distancia segura de la exposición a conductores energizados o partes del circuito, incluyendo el conductor más largo que se maneja, por lo que no pueden hacer contacto o entrar dentro de la distancia de aislamiento de aire especificada.  Esta distancia de aproximación segura se conoce como máximo límite de aproximación, las personas no deben cruzar el límite de protección contra arqueo de flash a

11 abril 2011

Arc Flash

La fuerza explosiva del arco eléctrico

Los peligros creados por arcos de falla en sistemas de potencia industrial de hoy surgen de dos factores: las enormes cantidades de energía que puede ser enviada a esos arcos y la proximidad de los trabajadores cerca de ellos.

Como se puede ver en el vídeo al final, el desarrollo de una falla de arco de alta corriente es como una explosión.

Cuando una falla de arco se está creando, la corriente comienza a pasar por el aire ionizado. Son rápidamente expulsadas grandes volúmenes de gases ionizados, junto con el metal de los conductores vaporizados. Mientras el arco sigue su curso, la energía eléctrica sigue siendo convertida en formas de energía extremadamente peligrosas.

Todos estos eventos ocurren generalmente en menos de 0,2 segundos, y pueden crear:

  • Calor intenso
  • Onda de choque termoacústico
  • Metal fundido
  • Metralla
  • Luz cegadora
  • Tóxico humo
  • Contacto con componentes energizados

07 marzo 2011

Guantes dieléctricos

Los guantes dieléctricos son la primera línea de defensa del personal para protegerse de contacto con líneas energizadas. Por supuesto que no son el único elemento para protegerse de los peligros eléctricos, existen otros dispositivos como: herramientas aisladas, vestimenta retardadoras de flama, mantas resistentes a la flama, zapatos de trabajo dieléctricos, etc. Es importante conocer estos dispositivos y sus diferentes clasificaciones para hacer un buen uso de ellos.


clasificación guantes dielectricos
Clasificación de guantes dieléctricos

Con respecto a los guantes, OSHA 1910.303 establece que el trabajador deberá evitar contacto con lineas energizadas con 50 volts o mas, a menos que utilice guantes de aislamiento que satisfagan los requerimientos de la norma ASTM D120 (standard specification for rubber insulating gloves).

04 marzo 2011

Relevadores

Los relevadores son dispositivos compactos (que pueden ser análogos, digitales o numéricos), los cuales se conectan en algún lugar del sistema de potencia para detectar condiciones no deseadas o toleradas dentro de un área asignada. Son, en efecto, una especie de seguro activo diseñados para mantener una alta continuidad del servicio y limitar los daños al equipo.
Clasificación de los relevadores:

    Relevador sobrecarga
  • Relevadores de protección: detectan líneas defectuosas, aparatos defectuosos u otras condiciones no tolerables o peligrosas. Estos relevadores generalmente disparan uno o mas interruptores, aunque también pueden activar una alarma.



    Relevador monitoreo temperatura
  • Relevadores de monitoreo: verifican las condiciones en el sistema de potencia o de protección. Estos relevadores incluyen detectores de falla, unidades de alarma, verificación de sincronia, enfasamiento. Las condiciones del sistema de potencia que no involucren apertura de interruptores durante las fallas, pueden ser monitoreadas por relevadores de verificación.
  • Relevadores de recierre: Establecen una secuencia de cierre para un interruptor de circuito despues de que ha sido disparado por un relevador de protección.
Relevador de recierre

25 febrero 2011

Aspectos a tomar en cuenta en la utilización de fusibles

La aplicación apropiada del fusible requiere mas que el conocimiento de los amperes y el rango de voltaje del fusible. Hoy en día, los fusibles son un poco mas sofisticados, aunque el principio de operación sigue siendo casi el mismo. La gran diversidad de clases de fusibles y sus características han llegado a ser tan complicadas que es imposible para el contratista, inspector o ingeniero consultante ser completamente familiar a ellas. Por esto, es imperativo que el diseñador tenga los conocimientos necesarios para que logre una aplicación del fusible de manera adecuada y sobre todo, segura.

  • Análisis de corto circuito. Debemos de conocer el comportamiento de la corriente de corto circuito dependiendo de las características de nuestro sistema, para que podamos deducir las características que deben de tener los fusibles o cualquier otro dispositivo de protección para liberar las fallas que se presenten. Tendremos que contar con la información necesaria de los componentes de nuestro sistema como son tablas de impedancia de transformadores, resistividad de los conductores, etc. y realizar los cálculos necesarios. Con estos cálculos tendremos la información de los niveles de corto circuito que tendremos a los puntos donde instalaremos nuestros fusibles.

16 febrero 2011

Efectos de las descargas eléctricas (rayos)

Sin protección apropiada, la propagación de la corriente del rayo puede tener múltiples efectos. Por consecuencia, es preciso realizar una protección según las reglas del arte y conceder mucho cuidado a las puestas a tierra y a sus interconexiones con los elementos conductores tocando las bajadas de pararrayos y las masas eléctricas de la instalación.
Efectos luminosos
La ionización del aire, debido a la corriente de rayo, genera cantidades importantes de partículas luminosas, o "fotones". Pueden provocar el deslumbramiento de un observador cerca del punto de impacto durante largos segundos.
Efectos acústicos
La corriente de rayo es la causa de fuerzas electrodinámicas importantes que se manifiestan por un fuerte incremento de la presión del aire (2 a 3 atmósferas) en el conducto de descarga. La onda de choque generado o "trueno" puede escucharse a varios decenas de kilómetro del punto de impacto bajo forma de fragores o de taconazo según su distribución espectral y la posición del observador.

12 febrero 2011

Electrodos de tierra permitidos

Dentro de una edificación, existen algunos elementos que pueden ser utilizados como electrodos de tierra. Todos estos deben estar unidos para formar un sistema de electrodos de tierra. De acuerdo al punto 250-81 de la NOM-SEDE-001 (punto 250.52 en el NEC 2008). Estos elementos pueden ser:
  • Tubería metálica subterránea para agua
  • Estructura metálica del edificio.
  • Electrodos empotrado en concreto.
  • Anillo de tierra.

a) Tubería metálica subterránea para agua. Una tubería metálica subterránea para agua en contacto
directo con la tierra a lo largo de 3 m o más y con continuidad eléctrica hasta los puntos de conexión del conductor del electrodo de puesta a tierra y de los conductores de unión. La continuidad de la trayectoria de puesta a tierra o de la conexión de unión de la tubería interior no se debe hacer a través de medidores de consumo de agua, filtros o equipo similares.

b) Estructura metálica del edificio. La estructura metálica del edificio, cuando esté puesta a tierra
eficazmente.

05 febrero 2011

Que hacer para estar seguros

Un método muy efectivo para evitar accidentes es utilizar el modelo de seguridad de tres estados: reconocer, evaluar y controlar los riesgos. Para estar en un ambiente seguro, primero debes de analizar tu trabajo y tu plan para los riesgos. Necesitas evaluar la situación en la que estás y estimar los riesgos. Necesitas controlar los riesgos creando un ambiente seguro de trabajo, utilizando prácticas seguras de trabajo y reportando los riesgos a tu jefe o supervisor. Si tu no reconoces, evalúas y controlas los peligros, podrías ser lastimado o muerto por la electricidad, los incendios que provoca o por caídas derivadas de electrocuciones.

29 enero 2011

Estudio de la forma de onda de la corriente de falla

Para entender el comportamiento de las corrientes de corto circuito, se deben considerar dos tipos de forma de onda: simétrica y asimétrica. Además, ya que los cortos circuitos usualmente fluyen por pocos ciclos, es necesario entender los 4 diferentes tipos de corriente: RMS simétrica, RMS monofásica máxima, RMS trifásica promedio y amperes pico instantáneos. De hecho lo que se requiere conocer es bastante simple.
Corriente de falla simétrica en un circuito resistivo.
El circuito que produciría esta forma de onda es el que contendría solamente resistencia, con un factor de potencia de cero. Esta particular forma de onda nunca será lograda en los circuitos de potencia de bajo voltaje normales, ya que cada circuito práctico contiene reactancia y factor de potencia resultante mas grande que cero. Note que el corto circuito ocurre a el instante cuando el voltaje generado alcanza su valor pico positivo. La forma de onda de corriente de falla resultante es simétrica al eje X (el pico positivo de corriente tiene el mismo valor que el pico negativo de corriente).
Fig.1 Corriente de falla simétrica en un circuito resistivo.

13 enero 2011

Equipo de protección personal, mantenimiento y almacenamiento.

Como todos sabemos, nuestro cuerpo no tiene la capacidad de soportar el paso de la corriente a través de este, a menos que sea muy pequeña (menos de 5 mA.). Una de las barreras que podemos poner, para evitar el contacto con la electricidad, es el equipo de protección personal. Los pasos que debemos de llevar a cabo para que este equipo proteja adecuadamente a nuestro personal son:
