PARTES DE UN SISTEMA DE PROTECCIÓN CONTRA DESCARGAS ELÉCTRICAS (SPD)

Un sistema de protección contra descargas eléctricas se compone de varios dispositivos que deben ser calculados, instalados y probados para que cumplan con su función.
1) Punta dispositivo de cebado: recibe la descarga eléctrica y la canaliza a tierra.

Punta de pararrayos dispositivo de cebado

2) Mastil: la punta se inserta en este tubo para darle la altura necesaria y tensarlo.

3) Base: el mastil se inserta en la base la cual se ancla al techo o la superficie donde se montará el pararrayos.

Base para apartarrayos

4) Tensores: sujetan al mastil con la estructura del edificio para que no se caiga la punta o se doble el mastil con el viento.

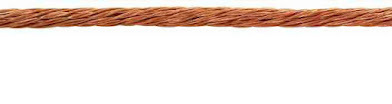

5) Cable trenzado: va desde la base de la punta del pararrayos hasta la red de tierras. Por este cable se canaliza la energía de la descarga que fué captada por la punta.

Cable trenzado

6) Tubo de PVC: el cable trenzado se entuba en tubería de PVC para protegerlo de la corrosión, pintura o vandalismo.

7) Desconectador de bajada: sirve (como su nombre lo dice) para desconectar la red de tierras del resto del sistema. Esto nos permite llevar a cabo las mediciones de tierra anuales como lo requiere la NOM-022-STPS.

8) Rehiletes de tierra: sirven para hacer contacto entre el sistema y la tierra física. Se utilizan en lugar de las varillas de tierra por ser mas efectivas.

Rehilete de tierra

9) Cable de tierra: sirve para unir los 3 rehiletes de tierra y así formar una delta.

10) Soldadura exotérmica: los electrodos (rehiletes) se unen entre si con soldadura exotérmica, la cual es mas eficiente que la mecánica.

Soldadura exotérmica

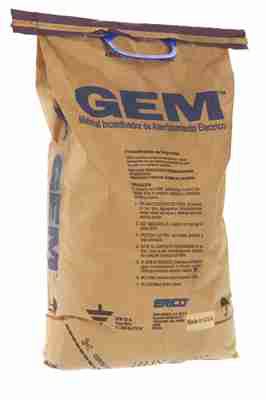

11) Intensificador de tierra: sirve para mejorar las condiciones del terreno haciendo bajar su resistencia y poder conseguir los ohms que indica la norma NOM-022-STPS.

Intensificador

12) Registro de concreto o PVC: sirve para alojar uno o varios electrodos y verificar las conexiones.

13) Contador de descargas: cuenta el número de descargas atmosféricas que ha recibido la punta (ver artículo).

Contador de descargas atmosféricas
